mddTL - carico acustico posteriore - rear acoustic load - home

Il carico acustico posteriore mddTL:
- rende tridimensionale la scena sonora (3D),
- migliora la percezione dei suoni in una stanza non trattata acusticamente (anti Haas effect),
- rende omnidirezionale la cassa acustica (omni), resta il limite che le alte frequenze non sono emesse in modo efficace dal lato posteriore del driver,
- rende neutro il cabinet rispetto al driver.

The rear acoustic load mddTL:
- makes the sound scene three-dimensional (3D),
- improves the perception of sounds in a non-acoustically treated room (anti Haas effect),
- makes the speaker omnidirectional (omni), the limitation remains that the high frequencies are not emitted effectively from the rear side of the driver,
- makes the cabinet neutral with respect to the driver.

Il carico acustico posteriore mddTL ha guide d'onda multiple di lunghezza crescente fissate a una camera di compressione, è un insieme di linee di trasmissione con frequenze di risonanza L/4 e L/2. Alle basse frequenze il carico acustico mddTL è neutro rispetto ai driver e all'ambiente d'ascolto.

The mddTL rear acoustic load has multiple waveguides of increasing length fixed to a compression chamber, it is a set of transmission lines with L/4 and L/2 resonance frequencies. At low frequencies the mddTL acoustic load is neutral with respect to the drivers and the listening environment.

link - home

- MDD Multi Delays Diffraction
- mddOmni
- 3D effect
- anti Haas effect
- diffrattore acustico omnidirezionale - omnidirectional acoustic diffractor
- psicoacustica - psychoacoustics
- mddOmni diy
- mddTL
- cabinet neutro - neutral cabinet
- logarithmic sum
- mddTL diy
- supporto a risonanza subsonica - subsonic resonance support
- base asimmetrica - asymmetric base
- 3FE25
- stereo

cabinet neutro - neutral cabinet - home

Nelle cassa acustiche TL standard si usa una guida d'onda come schermo acustico per riprodurre le basse frequenze. In generale maggiore è la lunghezza della guida maggiore è l'estensione delle basse frequenze, si deve risolvere il problema dell'interazione con la risposta dell'altoparlante e delle pareti vicine. La progettazione del carico acustico posteriore mddTL è molto più semplice. Si usano più guide d'onda con le lunghezze calcolate con la stessa formula che determina le frequenze delle note musicali, le risonanze delle guide d'onda sono distribuite in modo omogeneo su un'ottava. Con le lunghezze in serie logaritmica la cassa acustica è neutra rispetto alla risposta in frequenza del driver e dell'ambiente d'ascolto.

In standard TL speakers a waveguide is used as an acoustic screen to reproduce low frequencies. In general, the longer the guide, the greater the extension of the low frequencies, the problem of interaction with the response of the speaker and nearby walls must be resolved. The design of the mddTL rear acoustic load is much simpler. Multiple waveguides are used with the lengths calculated with the same formula that determines the frequencies of musical notes, the resonances of the waveguides are distributed homogeneously over an octave. With logarithmic series lengths the speaker is neutral with respect to the frequency response of the driver and the listening environment.

Con un driver da 3" il carico acustico posteriore può essere ridotto ad un volume di circa 10 - 20 litri, i tubi possono essere piegati come nel prototipo 22c71l8. Il volume totale aumenta in proporzione alla superficie del cono. Le casse TL hanno frequenze di risonanza a seconda della loro lunghezza, è possibile creare un sub polimorfico che può essere sintonizzato con le risonanze della stanza. Sarebbe un DSP meccanico. Ho pubblicato un thread su diyaudio.

With a 3" driver the rear acoustic load can be reduced to a volume of approximately 10 - 20 liters, the tubes can be bent as in the prototype 22c71l8. The total volume increases in proportion to the surface area of the cone. TL speakers have resonant frequencies depending on their length, it is possible to create a polymorphic sub that can be tuned to the resonances of the room. It would be a DSP mechanical. I posted a thread on diyaudio.

logarithmic sum - home

80 dB + 80 dB = 83 dB
80 dB + 60 dB ~ 80 dB.
60 dB + 60 dB = 63 dB.
mddOmni
mddTL

Ogni guida d'onda ha una propria risposta in frequenza con più risonanze dell'aria al suo interno, le frequenze cambiano con la lunghezza. L'ascolto non è penalizzato da questo effetto in quanto l'udito ha una sensibilità logaritmica alla pressioni acustica e le singole emissioni si sommano con le proprietà dei logaritmi. Se le risonanze sono distanziate e sovrapposte in modo opportuno la risposta in frequenza complessiva sarà regolare. La somma logaritmica delle pressioni sonora è utile anche per compensare reciprocamente due altoparlanti con risposte in frequenza diverse.

Each waveguide has its own frequency response with more resonances than the air inside it, the frequencies change with length. Listening is not penalized by this effect as hearing has a logarithmic sensitivity to acoustic pressure and the individual emissions add up with the properties of logarithms. If the resonances are spaced and overlapped appropriately the overall frequency response will be regular. The logarithmic sum of the sound pressures is also useful for mutually compensating two speakers with different frequency responses.

In un coro con 10 elementi non si ottiene un suono 10 volte più forte. Si ha un aumento dell'intensità del suono ma soprattutto una maggiore ricchezza armonica.

In a choir with 10 elements you don't get a sound 10 times louder. There is an increase in the intensity of the sound but above all a greater harmonic richness.

autocostruzione - DIY - home

La progettazione del caricamento posteriore con tecnologia MDD è semplice, più complessa è la realizzazione, bisogna evitare risonanze spurie. Per comodità uso le guide con la stessa sezione. Scelta la sezione, il numero di guide si calcola in modo che il totale dell'area di tutte le sezioni sia simile all'area del cono dell'altoparlante. Le guide d'onda (linee di trasmissione TL) possono funzionare come schermi acustici per lunghezze d'onda fino a 4 volte la loro lunghezza. Per estendere verso il basso la risposta in frequenza ho aumentato progressivamente la lunghezza delle guide d'onda, quando con guide d'onda diritte sono arrivato all'altezza del soffitto sono passato all'uso della guaina spiralata per impianti elettrici. Con la guaina flessibile il numero delle possibili forme è limitato solo dalla fantasia. Le guide possono essere avvolte in uno spazio cubico che simuli la forma di molti sub commerciali, se si vuole privilegiare la portabilità. Le guaine spiralate possono essere montate all'interno di muri o mobili, nel baule di un auto, ecc... . Per distribuire i punti di emissione sull'altezza della stanza d'ascolto ho usato tubi rigidi raccordati con guaina spiralata.

The design of the rear loading with MDD technology is simple, the more complex the implementation is, spurious resonances must be avoided. For convenience I use guides with the same section. Once the section has been chosen, the number of guides is calculated so that the total area of all the sections is similar to the area of the speaker cone. Waveguides (TL transmission lines) can function as acoustic shields for wavelengths up to 4 times their length. To extend the frequency response downwards I progressively increased the length of the waveguides, when with straight waveguides I reached the height of the ceiling I switched to using the spiral sheath for electrical systems. With the flexible sheath the number of possible shapes is limited only by your imagination. The guides can be wrapped in a cubic space that simulates the shape of many commercial divers, if you want to prioritize portability. The spiral sheaths can be mounted inside walls or furniture, in the trunk of a car, etc... . To distribute the emission points over the height of the listening room I used rigid tubes connected with a spiral sheath.

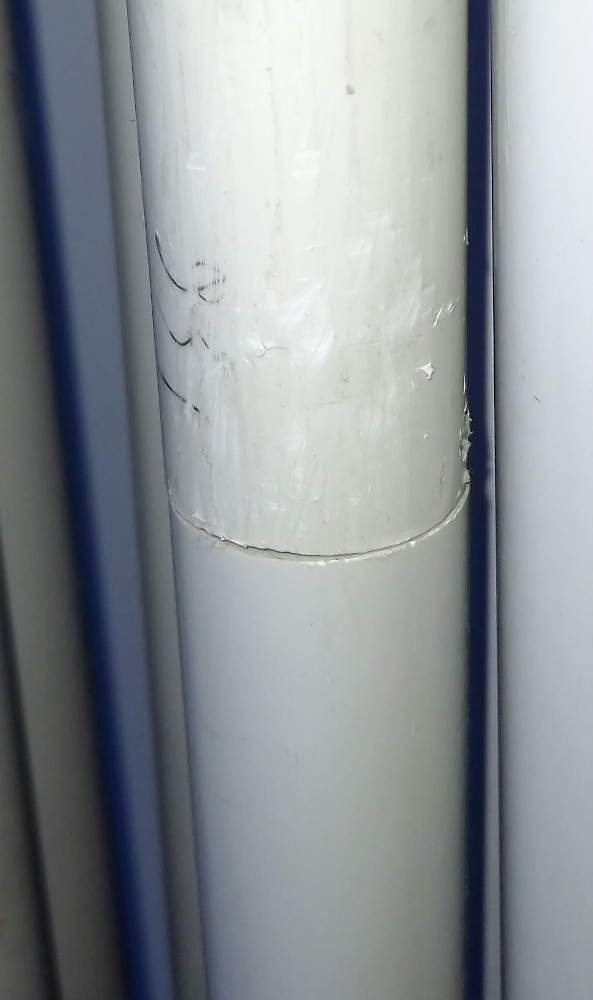

Il carico acustico posteriore mddTL del prototipo CL08FR ha 8 guide d'onda in PVC rigido di sezione circolare con diametro da 25 mm, sono tubi utilizzati negli impianti elettrici. Le guide d'onda sono fissate a una camera di compressione a tenuta d'aria, le pareti della camera di compressione sono in compensato da 15 mm, senza materiale assorbente. Le misure esterne della camera di compressione sono 210 x 130 x 130 mm. La serie delle lunghezze con Lmax = 2 Lmin = 2880 mm è: 1570, 1712, 1867, 2036, 2221, 2422, 2641, 2880 mm, la frequenza di risonanza è di circa 30 Hz. Le guide d'onda sono piegate a U, 4 rivolte verso l'alto e quattro rivolte verso il basso.

The rear acoustic load mddTL of the prototype CL08FR has 8 waveguides made of rigid PVC of circular cross-section with a diameter of 25 mm, these are pipes used in electrical installations. The waveguides are fixed to an air-tight compression chamber, the walls of the compression chamber are made of 15 mm plywood, without absorbent material. The external dimensions of the compression chamber are 210 x 130 x 130 mm. The series of lengths with Lmax = 2 Lmin = 2880 mm is: 1570, 1712, 1867, 2036, 2221, 2422, 2641, 2880 mm, the resonance frequency is about 30 Hz. The waveguides are bent in a U-shape, 4 pointing up and four pointing down.

Il carico acustico posteriore mddTL del prototipo MDD3ZC350 V2 ha 7 guide d'onda in PVC rigido di sezione circolare con diametro da 25 mm, sono tubi utilizzati negli impianti elettrici. Le guide d'onda sono fissate a una camera di compressione a tenuta d'aria, le pareti della camera di compressione sono in compensato da 20 mm, parzialmente ricoperte con schiuma poliuretanica. Le misure esterne della camera di compressione sono 210 x 130 x 80 mm. La serie delle lunghezze con Lmax = 2 Lmin = 3500 mm è: 1877, 2072, 2288, 2526, 2789, 3079, 3400 mm, la frequenza di risonanza è di circa 25 Hz.

The mddTL rear acoustic load of the MDD3ZC350 V2 prototype has 7 rigid PVC waveguides with a circular section and a diameter of 25 mm, they are tubes used in electrical systems. The waveguides are attached to an air-tight compression chamber, the walls of the compression chamber are made of 20 mm plywood, partially covered with polyurethane foam. The external dimensions of the compression chamber are 210 x 130 x 80 mm. The series of lengths with Lmax = 2 Lmin = 3400 mm is: 1877, 2072, 2288, 2526, 2789, 3079, 3400 mm, the resonance frequency is approximately 25 Hz.

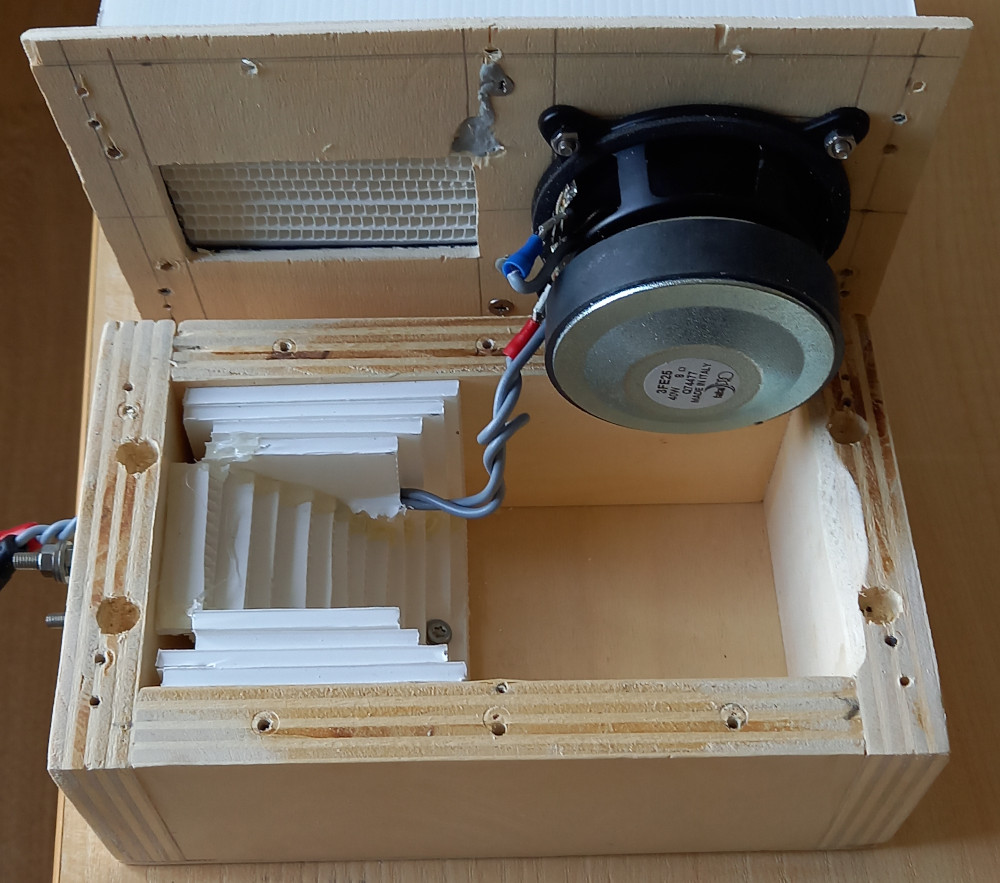

Il carico acustico posteriore mddTL del prototipo 1a_direct ha caratteristiche simili a quelle di una linea di trasmissione lunga circa un metro. In questo caso ho usato 9 pannelli in polipropilene alveolare da 5 mm incollati con all'interno un profilo in alluminio di 10 x 10 mm fissato ad una staffa a L in acciaio. Le misure dei pannelli sono: 445, 481, 519. 561, 606, 654, 706, 763, 824, 890 mm. In totale ci sono circa 180 guide d'onda di lunghezza diversa con le rispettive risonanze che si compensano reciprocamente. La camera di compressione è in compensato da 4 e 10 mm (60 x 100 x 200 mm) aperta sul lato inferiore, il carico acustico posteriore mddTL è fissato a tenuta d'aria.

The mddTL rear acoustic load of the 1a_direct prototype has characteristics similar to those of a transmission line approximately one meter long. In this case I used 9 5 mm honeycomb polypropylene panels glued with a 10 x 10 mm aluminum profile inside fixed to a steel L-shaped bracket. The panel sizes are: 445, 481, 519. 561, 606, 654, 706, 763, 824, 890 mm. In total there are approximately 180 waveguides of different lengths with their respective resonances compensating each other. The compression chamber is made of 4 and 10 mm plywood (60 x 100 x 200 mm) open on the underside, the rear acoustic load mddTL is fixed airtight.

Seguono le foto di esempi di carico acustico posteriore mddTL. Cambia il materiale: cartoncino, PVC rigido, corrugato per impianti elettrici, polipropilene alveolare, alluminio. Cambia in numero da 6 a oltre 100. Cambia la sezioni circolare o quadrata. Le guide d'onda sono sempre fissate a una camera di compressione a tenuta d'aria. Passando da 3 a 5 pollici il carico acustico posteriore aumenta come sezione totale, resta simile alla superfice del cono del driver.

Below are photos of examples of mddTL rear acoustic load. Change the material: cardboard, rigid PVC, corrugated for electrical systems, honeycomb polypropylene, aluminium. Change in number from 6 to over 100. Change the circular or square sections. The waveguides are always attached to an air-tight compression chamber. Going from 3 to 5 inches the rear acoustic load increases as a total section, remaining similar to the surface of the driver cone.
