supporto a risonanza subsonica - subsonic resonance support - home

video
Il supporto a risonanza subsonica isola acusticamente la cassa acustica dal pavimento nella banda audio, evita interazioni indesiderate tra il pavimento e l'altoparlante. Il filmato mostra come oscilla il prototipo CL08A2 , la frequenza è talmente bassa che si possono contare direttamente le oscillazioni. La base degli ultimi prototipi è un quadrato in compensato 20 x 340 x 340 mm. Ha tre piedini in gomma montati in modo asimmetrico, due sugli spigoli anteriori e uno sul lato posteriore a 210 e 170 mm dagli spigoli. La staffa a L del supporto subsonico del prototipo MDD3ZC350 V2 è fissata sopra il piedino posteriore. La staffa a L del supporto subsonico del prototipo 1a-direct è fissata sopra un piedino anteriore.

The subsonic resonance support acoustically isolates the speaker from the floor in the audio band, avoiding unwanted interactions between the floor and the speaker. The video shows how the prototype CL08A2 oscillates, the frequency is so low that the oscillations can be counted directly. The basis of the latest prototypes is a plywood square 20 x 340 x 340 mm. It has three rubber feet mounted asymmetrically, two on the front edges and one on the rear side at 210 and 170 mm from the edges. The L-bracket of the subsonic support of the MDD3ZC350 V2 prototype is attached above the rear foot. The L-bracket of the subsonic support of the prototype 1a-direct is attached above a front foot.

I filmati mostrano come oscillano alcuni prototipi, la frequenza è talmente bassa che si possono contare direttamente le oscillazioni. In 10 secondi oscillano 20-30 volte da cui si si calcola una frequenza di risonanza di 2 - 3 Hz. L'elevato Q si può intuire per il fatto che l'oscillazione non si smorza rapidamente. Il vantaggio di avere una frequenza di risonanza non udibile evita interazioni indesiderate tra il pavimento e la guida d'onda che sostiene l'altoparlante. Nello spettro acustico è come avere la cassa acustica sospesa.

The videos show how some prototypes oscillate, the frequency is so low that the oscillations can be counted directly. In 10 seconds they oscillate 20-30 times from which a resonance frequency of 2 - 3 Hz is calculated. The high Q can be understood from the fact that the oscillation does not dampen quickly. The advantage of having an inaudible resonant frequency avoids unwanted interactions between the floor and the waveguide that supports the speaker. In the acoustic spectrum it is like having the speaker suspended.

base asimmetrica - asymmetric base - home

Nell'autocostruzione è vantaggioso usare parti asimmetriche al posto di quelle simmetriche. Ho l'abitudine di scegliere valori dalla serie di Fibonacci per evitare di avere parti con misure multiple. L'uso di parti asimmetriche può essere vantaggioso anche in altri progetti (telai, stand, rack, ...) riducendo la possibilità di innesco di vibrazioni spurie.

In self-construction it is advantageous to use asymmetrical parts instead of symmetrical ones. I have the habit of choosing values from the Fibonacci series to avoid having parts with multiple measures. The use of asymmetric parts can also be advantageous in other projects (frames, stands, racks, ...) reducing the possibility of triggering spurious vibrations.

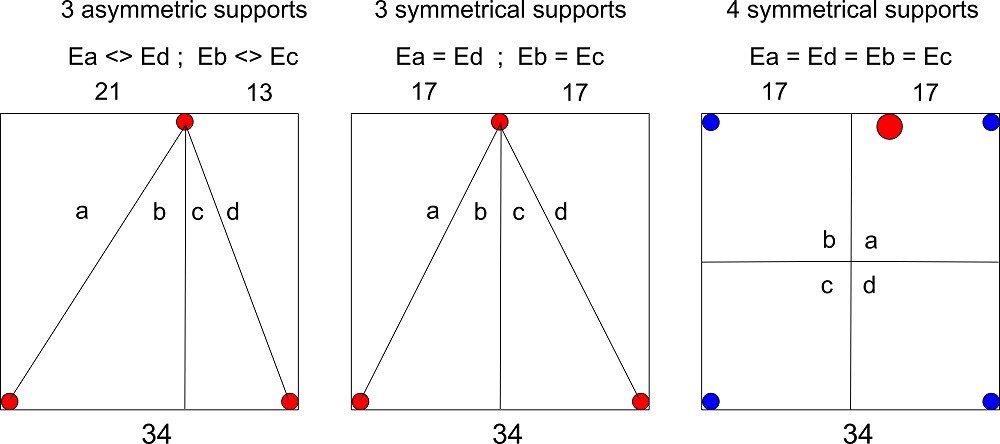

Nella prima versione del prototipo MDD3ZC350 i piedini sono ai vertici di un triangolo isoscele (figura centrale - 3 piedini simmetrici). La posizione dei piedini suddivide la base in compensato da 340 x 340 x 20 mm in quattro sezioni (a), (b), (c), (d) con forma e vincoli speculari a coppie. L'energia vibrazionale che può essere immagazzina nella sezione (a) è la stessa che può essere immagazzinata nella sezione (d). L'energia vibrazionale che può essere immagazzina nella sezione (b), è la stessa che può essere immagazzinata nella sezione (c). Si possono innescare vibrazioni più o meno smorzate sia tra le sezioni (a) e (d) che tra le sezioni (b) e (c). La staffa del supporto subsonico era fissata al centro del lato inferiore del triangolo e facilitava l'innesco di vibrazioni indesiderate.

In the first version of the prototype MDD3ZC350 the pins are at the vertices of an isosceles triangle (central figure - 3 symmetrical pins). The position of the feet divides the 340 x 340 x 20 mm plywood base into four sections (a), (b), (c), (d) with mirrored shape and constraints in pairs. The vibrational energy that can be stored in section (a) is the same as that which can be stored in section (d). The vibrational energy that can be stored in section (b) is the same as that which can be stored in section (c). More or less damped vibrations can be triggered both between sections (a) and (d) and between sections (b) and (c). The subsonic support bracket was fixed in the center of the lower side of the triangle and facilitated the triggering of unwanted vibrations.

Nella seconda versione del prototipo MDD3ZC350 V2 i piedini sono ai vertici di un triangolo scaleno (figura a sinistra - 3 piedini asimmetrici). La posizione dei piedini suddivide la base in compensato da 340 x 340 x 20 mm in quattro sezioni (a), (b), (c), (d) con forma e vincoli diversi. L'energia vibrazionale che può essere immagazzina nella sezione (a) è diversa da quella che può essere immagazzinata nella sezione (d). L'energia vibrazionale che può essere immagazzina nella sezione (b) è diversa da quella che può essere immagazzinata nella sezione (c). NON si possono innescare vibrazioni tra le sezioni (a) e (d) o tra le sezioni (b) e (c). Le staffe del supporto subsonico sono fissate vicino a un piedino, si riduce ulteriormente la probabilità di innesco di vibrazioni indesiderate.

In the second version of the prototype MDD3ZC350 V2 the pins are at the vertices of a scalene triangle (figure on the left - 3 asymmetric pins). The position of the feet divides the 340 x 340 x 20 mm plywood base into four sections (a), (b), (c), (d) with different shapes and constraints. The vibrational energy that can be stored in section (a) is different from that which can be stored in section (d). The vibrational energy that can be stored in section (b) is different from that which can be stored in section (c). Vibrations CANNOT be triggered between sections (a) and (d) or between sections (b) and (c). The subsonic support brackets are fixed close to a foot, further reducing the likelihood of triggering unwanted vibrations.

In una base con 4 piedini (figura a destra - 4 piedini simmetrici) si hanno quattro sezioni (a), (b), (c), (d) con forma e vincoli uguali o speculari. L'energia vibrazionale che può essere immagazzina nella sezione (a) è la stessa che può essere immagazzinata nelle sezioni (b), (c) e (d). Si possono innescare vibrazioni più o meno smorzate tra tutte le coppie di sezioni. Nel caso esistano problemi si può trasformare la configurazione in una asimmetrica a 3 piedini aggiungendo un quinto piedino leggermente più alto degli altri in posizioni asimmetrica. Il materiale da usare può cambiare a seconda del sistema e del pavimento in cui si usa, può essere rigido o cedevole, elastico o anelastico.

In a base with 4 feet (figure on the right - 4 symmetrical feet) there are four sections (a), (b), (c), (d) with the same or mirrored shape and constraints. The vibrational energy that can be stored in section (a) is the same as that which can be stored in sections (b), (c) and (d). More or less damped vibrations can be triggered between all pairs of sections. If problems exist, the configuration can be transformed into an asymmetrical one with 3 pins by adding a fifth pin slightly higher than the others in asymmetrical positions. The material to be used can change depending on the system and the floor in which it is used, it can be rigid or yielding, elastic or inelastic.

L'uso di piedini in posizioni asimmetriche può essere utile nell'autocostruzione dove non si usano sistemi di progettazione con simulazioni che controllano direttamente le vibrazioni delle parti. Se un sistema simmetrico è ben progettato, senza vibrazioni, il passaggio a una configurazione asimmetrica non porterà a nessun vantaggio.

The use of feet in asymmetric positions can be useful in DIY where design systems with simulations that directly control the vibrations of the parts are not used. If a symmetrical system is well designed, without vibrations, switching to an asymmetrical configuration will not bring any advantages.

3FE25 Faital-Pro - cablaggio - wiring - home

Molti prototipi utilizzano un altoparlante 3FE25 prodotto da Faital-Pro con un cestello in acciaio stampato. Cablando direttamente i fili sui morsetti si crea una spira con all'interno il materiale ferromagnetico di un raggio del cestello. Facendo passare uno dei due fili dietro al raggio si elimina il materiale ferromagnetico dall'interno del circuito di collegamento e si riduce la distorsione.

Many prototypes use a 3FE25 speaker manufactured by Faital-Pro with a stamped steel basket. By directly wiring the wires to the terminals, a loop is created with the ferromagnetic material of a basket spoke inside. Passing one of the two wires behind the spoke eliminates ferromagnetic material from inside the connecting circuit and reduces distortion.

Gli ultimi cablaggi usano cavo UTP cat5 in configurazione star-quad. Il polo positivo usa i fili: bianco-arancio, arancio, bianco-marrone, marrone. Il polo negativo usa i fili: bianco-blu, blu, bianco-verde, verde. Le connessioni sono saldate direttamente sui poli del driver. Il polo negativo passa all'interno del cestello per evitare che il raggio in materiale ferromagnetico attivi fenomeni di isteresi che aumentano la distorsione. Si deve evitare che il filo tocchi la membrana o lo spider dell'altoparlante, si produrrebbero vibrazioni molto fastidiose alle basse frequenze.

The latest cabling uses UTP cat5 cable in star-quad configuration. The positive pole uses wires: white-orange, orange, white-brown, brown. The negative pole uses wires: white-blue, blue, white-green, green. The connections are soldered directly onto the driver poles. The negative pole passes inside the basket to prevent the ferromagnetic material beam from activating hysteresis phenomena which increase distortion. You must avoid the wire touching the membrane or the spider of the speaker, as this would produce very annoying vibrations at low frequencies.

In precedenza per i collegamenti dell'altoparlante usavo fili di lunghezza leggermente diversa, 2 - 3 cm. Il filo più corto è collegato al polo positivo. Il filo più lungo è collegato al polo negativo facendolo passare dietro il raggio del cestello dell'altoparlante per evitare di creare una spira con all'interno materiale ferromagnetico. Attorcigliando i fili e mantenendo i connettori a banana affiancati si minimizzano le interferenze elettromagnetiche.

Previously for speaker connections I used wires of slightly different lengths, 2 - 3 cm. The shorter wire is connected to the positive terminal. The longer wire is connected to the negative pole by passing it behind the spoke of the speaker basket to avoid creating a loop with ferromagnetic material inside. Twisting the wires and keeping the banana plugs side by side minimizes electromagnetic interference.

stereo - home

L'impianto stereo che uso è molto semplice:
- un notebook con Tidal,
- una scheda audio esterna BEHRINGER UCA222 U-Control USB,
- un ampli-DAC Teac A-H01 collegato con la porta in fibra ottica.

The stereo system I use is very simple:
- a notebook with Tidal,
- a BEHRINGER UCA222 U-Control USB external sound card,
- a Teac A-H01 DAC amplifier connected to the fiber optic port.
